同步整流技術解析
同步整流技術是一種先進的整流方案，它采用通態電阻極低的電力 MOSFET 來取代傳統的整流二極管。這一創新舉措能夠顯著降低整流電路的損耗，進而大幅提高 DC/DC 變換器的效率，完美適配低壓、大電流整流器的應用需求。
在低壓大電流場景下，電力 MOSFET 的導通壓降相比二極管有著明顯的優勢。選用低壓電力 MOSFET 作為整流器件，不僅可以提升電路的整體效率，還能有效減輕散熱壓力，推動電源設備向小型化發展。
一、同步整流電路對比傳統整流電路
（一）傳統開關電源整流電路

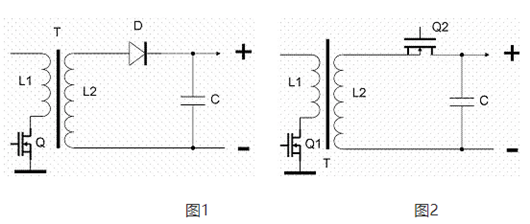

如圖 1 所示，這是傳統的開關電源整流電路。其中，Q 是開關管，T 是開關變壓器，D 是整流二極管，C 是濾波電容。整流二極管 D 利用其單向?qū)щ娦裕毩⑼瓿蓪﹂_關變壓器次級 L2 兩端交變電勢的整流任務。
（二）同步整流電路

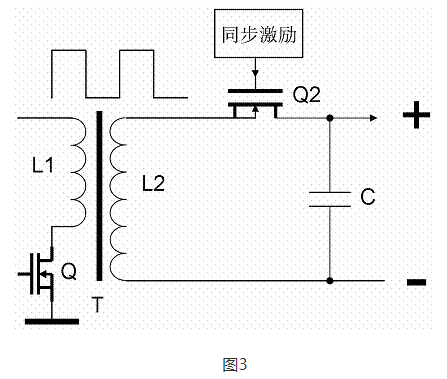

圖 2 展示了采用 MOS 管 Q2 取代整流二極管 D 的開關電源整流電路。從圖中可以清楚地看到，原本的整流二極管 D 被 MOS 管 Q2 取代。MOS 管是一種受柵極電壓控制的雙向?qū)ㄩ_關元件，自身并不具備單向?qū)щ娦浴Ｒ虼耍肜?MOS 管實現如同整流二極管般的單向?qū)щ娬餍Ч捅仨氃?Q2 的柵極施加一個與被整流電壓振幅同步變化的同步激勵信號，如圖 3 所示。
二、同步整流電路工作原理
（一）導通階段（T1）

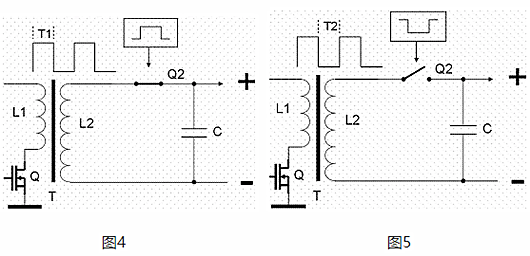

在 T1 時間，如圖 4 所示，L2 上端呈現 “正” 電壓。此時，Q2 的激勵電路向 Q2 提供一個使其導通的高電平信號。Q2 導通后，輸出電壓為 “正”，對電容 C 進行充電，同時向負載供電。
（二）截止階段（T2）
在 T2 時間，如圖 5 所示，L2 上端變?yōu)?“負” 電壓。這時，Q2 的激勵電路向 Q2 提供一個使其截止的低電平信號。Q2 截止后，輸出電壓降為 “零”，此時由電容 C 在 T1 時間儲存的電能開始釋放，維持對負載的供電。
通過對比可以看出，以 MOSFET 取代普通整流二極管所構成的整流電路，在電路功能和效果上與傳統電路完全一致。然而，同步整流電路必須額外增加一個控制 Q2（MOSFET）“導通 / 關閉”的激勵電路，且該激勵信號必須與被整流電壓的相位保持嚴格同步。這也是同步整流電路得名的由來。
三、采用 MOSFET 作為整流元件的優越性
（一）降低損耗
采用低導通電阻的 MOS 管作為整流元件，相比傳統的二極管整流方式，能夠顯著降低整流過程中的損耗。MOS 管的導通和截止動作受柵極電壓精準控制，通過巧妙地施加與被整流交變電壓同步的驅動信號，實現對 MOS 管的精準控制。具體而言，在被整流電壓的正半周到來時，控制 MOS 管導通；而在負半周到來時，控制 MOS 管截止。由于 MOS 管的導通和截止狀態必須與被整流電壓的相位高度同步，因此這種整流方式被稱為同步整流。
（二）提升效率與散熱性能
同步整流技術的應用，不僅有效降低了整流過程中的能量損耗，還顯著提升了電路的整體效率。同時，由于損耗的降低，散熱壓力也隨之減輕，這對于電源設備的小型化設計具有重要意義。在低壓、大電流的應用場景中，同步整流技術的優勢尤為突出，能夠滿足現代電子設備對于高效率、小尺寸電源的迫切需求。此外，同步整流技術還在一定程度上提高了電源的可靠性，減少了因過熱等問題導致的故障風險，為電子設備的穩定運行提供了有力保障。
綜上所述，同步整流技術作為一種高效的整流方案，在電源設計領域具有廣闊的應用前景。隨著電子設備對于電源性能要求的不斷提高，同步整流技術將繼續發揮其重要作用，推動電源技術的持續發展和創新。
