差分放大電路是怎么工作的,其運行原理詳解
在模擬電路領域，差分放大電路作為一種核心的信號放大器，廣泛應用于各類電子設備中。其主要功能是放大兩個輸入信號之間的電壓差，同時有效抑制共模信號，從而提升信號的穩定性和抗干擾能力，確保在復雜電磁環境下仍能保持高保真的信號質量。
在模擬電路領域，差分放大電路作為一種核心的信號放大器，廣泛應用于各類電子設備中。其主要功能是放大兩個輸入信號之間的電壓差，同時有效抑制共模信號，從而提升信號的穩定性和抗干擾能力，確保在復雜電磁環境下仍能保持高保真的信號質量。
一、差分放大電路的基本概念
差分放大電路采用雙輸入端設計，可靈活配置為單輸出端或雙輸出端結構。其獨特之處在于專注于放大兩個輸入信號間的電壓差異，而非單一信號的放大。這一特性使其成為運算放大器、數據轉換器以及信號調理電路等應用場景中的關鍵組件。
理想狀態下，當兩個輸入信號完全一致時，差分放大電路的輸出應為零。這種對共模信號的抑制能力，使其在抗干擾、保信號穩定方面表現出色。
二、差分放大電路的基本組成
一個性能優良的差分放大電路通常由以下幾個關鍵部分構成：
輸入級：作為電路的前端，負責接收輸入信號。通常采用一對匹配的晶體管或運算放大器，以確保對稱性和線性度，為后續信號處理奠定基礎。
電流源：為電路提供穩定可靠的工作電流。其穩定性直接影響電路的對稱性和線性度，進而影響整體性能，是確保電路穩定運行的關鍵。
負載電阻：在電路中起著決定性作用，不僅影響增益特性，還與輸出阻抗密切相關，是調節電路放大倍數的重要元件。
輸出級：負責輸出放大后的差分信號，可根據需求設計為單端輸出或雙端輸出形式，以滿足不同應用場景的連接需求。
三、差分放大電路的工作原理
差分放大電路的核心工作機制基于晶體管的電流變化特性，巧妙地將輸入信號的電壓差轉化為電流信號，并在輸出端實現信號的放大。
輸入信號的引入：電路設有兩個輸入端，分別接收信號Vin+ 和 Vin-。與傳統單端放大電路不同，差分放大電路聚焦于處理這兩個信號的電壓差，而非單獨放大某一輸入信號。
輸入信號的比較與處理：當Vin+ 和 Vin- 存在電壓差異（即ΔVin ≠ 0）時，電路依據該差值動態調節晶體管的導通狀態，進而精準控制輸出電流的大小，實現對輸入信號差異的電流響應。
差值信號的放大：借助晶體管的電流放大效應，輸入信號的微小變化能引發顯著的電流變化。通過精心設計的電路架構，這些電流變化被高效轉換為放大的電壓信號，并在輸出端呈現，完成信號放大的全過程。
共模抑制機制：面對兩個輸入端的相同信號（即共模信號），差分放大電路具備獨特的抑制能力，使其輸出信號趨近于零。這一特性賦予電路卓越的抗干擾性能，尤其適用于高精度信號處理場景，如科學儀器、醫療設備等。
四、差分放大電路的增益計算
差分放大電路的增益水平與電路元件參數緊密相關，主要受負載電阻和晶體管跨導的綜合影響。在經典的雙晶體管差分放大器配置中，增益可通過以下公式進行量化計算：
Ad = gm × Rc
其中：
Ad 表示電路的差分增益，直接反映放大能力。
gm 為晶體管的跨導，其計算公式為 gm = Ic / Vt，其中 Ic 代表集電極電流，Vt 則是熱電壓，體現晶體管的電流控制能力。
Rc 是集電極負載電阻，其阻值大小直接影響輸出信號的幅度。
為了提升放大倍數，設計者通常會考慮增大負載電阻 Rc 或提高晶體管的跨導 gm。然而，增益的提升并非沒有代價，它可能對電路的帶寬產生負面影響，導致高頻響應能力下降。因此，在實際的電路設計過程中，工程師需要在增益、帶寬和穩定性之間進行精細的權衡，以達到最佳的性能平衡點，確保電路在預期工作范圍內穩定、高效運行。
五、差分放大電路的實際應用
憑借其卓越的信號處理能力，差分放大電路在多個電子領域得到了廣泛應用，成為現代電子技術發展的重要基石。
運算放大器前端設計：許多高性能運算放大器的輸入級均采用差分放大結構。這種設計不僅確保了信號在放大過程中的高線性度，還有效抑制了共模干擾，顯著提升了運算放大器的整體性能，使其在各種復雜運算和信號處理任務中表現出色。
傳感器信號放大與處理：在傳感器應用中，信號通常較為微弱且易受環境噪聲干擾。差分放大電路能夠精準提取傳感器輸出的微弱信號，有效增強其幅度，同時抑制外部干擾和共模噪聲，提高信號的純凈度和測量精度。這一特性使其在精密測量、工業自動化監控以及醫療檢測設備等領域發揮著不可替代的作用。
音頻系統降噪與信號優化：高質量音頻設備中廣泛采用差分放大電路，以減少電磁干擾對音頻信號的不良影響，提升聲音的清晰度和保真度，為聽眾帶來更加純凈、自然的聽覺體驗。
數據轉換與處理系統：在模數轉換（ADC）和數模轉換（DAC）過程中，差分放大電路用于精確調整信號幅度，使其嚴格符合轉換器的工作范圍要求，從而顯著提高轉換精度。同時，它還能有效抑制噪聲和共模干擾，確保數據處理過程的穩定性和可靠性，為數字信號處理提供高質量的信號源。
六、結論
差分放大電路作為一種功能強大的電子電路，憑借其對輸入信號差值的放大能力和對共模干擾的有效抑制，在現代電子設備中占據著舉足輕重的地位。其工作原理基于晶體管的電流調節特性，并通過精心的電路設計實現高增益和高共模抑制比。深入理解差分放大電路的工作機制和設計要點，有助于工程師在實際應用中更好地優化電路性能，提升系統的整體穩定性和信號處理能力，推動電子技術在各個領域的持續創新與發展。

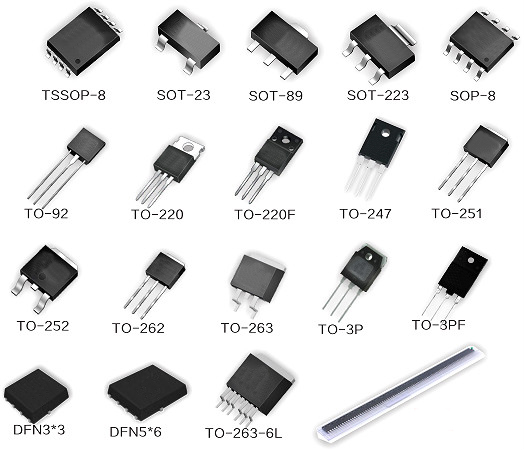

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
