功率二極管參數解析與選型指南

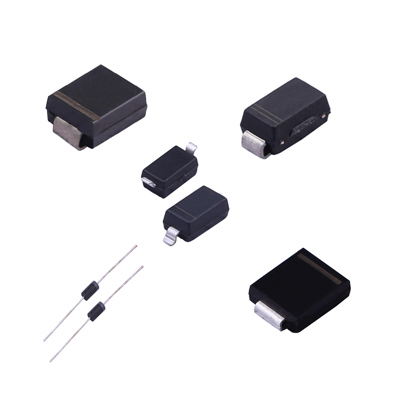

在電子電路設計中，功率二極管作為關鍵元件，其選型直接關系到電路的性能與穩定性。以下將從多個核心參數出發，詳細解析如何科學選擇功率二極管，為工程技術人員提供專業參考。

一、電氣性能參數

（一）額定電壓和電流

功率二極管的額定電壓和電流是選型時的基礎指標，需依據電路的工作電壓和電流來確定。所選功率二極管的額定電壓和電流必須高于電路中的最大工作電壓和電流，以確保其在實際運行中的可靠性和安全性，避免因過壓或過流導致器件損壞，進而影響整個電路的正常工作。

（二）正向壓降

正向壓降是指功率二極管在正向?qū)顟B(tài)下的電壓降。正向壓降越小，表明功率二極管的導通能力越強，但同時也會使功率二極管的發熱量增加。在實際應用中，需根據電路的散熱條件和效率要求，對正向壓降與發熱量進行平衡選擇，以達到最佳的電路性能。

（三）最大耗散功率

最大耗散功率反映了功率二極管能夠承受的最大功率。為保證功率二極管在電路中的穩定性和可靠性，其最大耗散功率應大于電路中的最大功率。若功率二極管的耗散功率不足，可能會導致器件過熱，進而引發性能下降甚至損壞，影響電路的正常運行。

（四）反向恢復時間和電壓

反向恢復時間和電壓是描述功率二極管從正向?qū)顟B(tài)轉變?yōu)榉聪蜃钄酄顟B(tài)時的反向恢復特性的關鍵參數。反向恢復時間和電壓越小，說明功率二極管的反向恢復特性越好。在高頻開關電路中，良好的反向恢復特性可以減少開關損耗，提高電路的效率和性能。

（五）熱阻

功率二極管在工作過程中會產生熱量，熱阻則是描述其內部散熱能力的參數。熱阻越小，功率二極管的散熱能力越強，能夠更有效地將產生的熱量散發出去，從而承受更大的功率。良好的散熱性能對于提高功率二極管的可靠性和壽命具有重要意義，尤其是在高功率、高頻率的應用場合。

二、封裝與機械參數

（一）包裝類型

功率二極管有多種不同的包裝類型，如TO-220、TO-247等。不同的包裝類型具有不同的特點和適用范圍。例如，TO-220封裝具有良好的散熱性能和較高的電流承載能力，適用于一般的功率應用；而TO-247封裝則在更高功率和更高頻率的應用中表現出色。在實際選型時，需根據電路的具體需求，如功率等級、散熱要求、安裝空間等，選擇合適的包裝類型。

三、其他重要參數

（一）平均正向電流

平均正向電流通常用于50/60 Hz正弦波信號的平均整流正向電流。它是二極管在導通的一半交流信號周期內的平均電流值。在設計電源電路時，需確保所選功率二極管的平均正向電流滿足電路的長期穩定工作要求，避免因電流過大導致器件過熱或損壞。

（二）最大重復正向電流

最大重復正向電流是指功率二極管可以在不損壞的情況下傳導的最大電流。這一參數對于電源線電壓的電源整流等應用場景尤為重要。在電路設計中，應保證電路中的峰值電流不超過功率二極管的最大重復正向電流，以確保器件的安全可靠運行。

（三）最大直流反向電壓

最大直流反向電壓是功率二極管可以處理的最大連續電壓。在實際應用中，任何電壓尖峰都應控制在這個可容忍的范圍內，以防止器件被擊穿。為了有效抑制電壓尖峰，通常會在整流二極管與電容器并聯，利用電容器的儲能特性來平滑高壓尖峰，保護功率二極管。

（四）重復峰值反向電壓

重復峰值反向電壓是功率二極管可以處理的交流信號的最大反向電壓。該電壓值總是小于最大直流反向電壓。在交流電路中，需確保交流信號的峰值電壓不超過重復峰值反向電壓，以保證功率二極管的正常工作。

（五）最大工作峰值反向電壓

最大工作峰值反向電壓是二極管可以隨時處理的最大反向電壓。在電路設計中，交流信號的任何峰值電壓或連續信號的幅度均不應超過此值，否則可能會導致功率二極管的損壞，影響電路的正常運行。

（六）反向漏電流

反向漏電流是指在反向偏壓下流過功率二極管的反向電流。該電流主要由熱效應引起，是由少數電荷載流子貢獻的。功率二極管的漏電流可達數百毫安。在高精度電路或低溫漂要求的電路中，需特別關注反向漏電流的大小，選擇漏電流較小的功率二極管，以減少對電路性能的影響。

（七）反向恢復時間

當二極管從正向偏置切換到反向偏置時，電流從正向電流水平下降到漏電流水平所需的時間稱為反向恢復時間，通常以納秒為單位。在功率二極管用于開關電源（SMPS）等高速開關應用時，反向恢復時間是一個至關重要的參數。較短的反向恢復時間可以減少開關損耗，提高電路的效率和開關速度，從而提升整個系統的性能。

（八）最高溫度

最高溫度是二極管所能承受的最高溫度，通常指的是二極管的結溫。在正向偏置時，二極管會因電流通過而發熱，同時環境溫度也會對二極管產生加熱作用。隨著溫度的升高，通過二極管的電流會增加，進而導致二極管溫度進一步升高，形成惡性循環。若溫度過高，最終會損壞二極管或?qū)е缕涑霈F(xiàn)不可預測的行為，如性能下降、參數漂移甚至器件失效。因此，在電路設計和應用中，必須確保二極管在適當?shù)墓ぷ鳁l件下使用，通過合理的散熱設計和工作參數設置，將二極管的結溫控制在安全范圍內。

四、選型綜合考慮

除了上述電氣性能參數外，在實際選型過程中，還需綜合考慮功率二極管的價格、可靠性、供貨周期等因素。價格因素直接影響產品的成本控制，在滿足性能要求的前提下，應選擇性?xún)r(jià)比高的產品；可靠性是保證電路長期穩定運行的關鍵，在一些關鍵應用場合，如工業控制、醫療設備等，應優先選擇可靠性高的品牌和型號；供貨周期關系到產品的生產進度和交付時間，對于大規模生產或緊急項目，需選擇供貨穩定的供應商。

總之，在功率二極管的選型過程中，應全面分析電路的需求和各種參數的相互關系，綜合考慮電氣性能、封裝形式、成本、可靠性等多方面因素，以選擇最適合的功率二極管，確保電路的高效、穩定和可靠運行。
