半波整流電路中二極管接反問題解析

在電子電路中，半波整流是一種基礎且常見的整流方式，其核心功能是將交流電轉換為脈動直流電。半波整流電路的正常運行離不開二極管的單向導電性，若二極管接反，將對整流電路產生嚴重不良影響。以下將詳細探討半波整流原理、二極管在其中的作用、接反后果、原因分析以及預防和修復措施。

一、半波整流原理

半波整流電路借助二極管的單向導電特性，實現交流電到單向脈動直流電的轉換。在交流電的正半周期，二極管導通，電流通過負載；而在負半周期，二極管截止，電流無法通過負載，從而僅讓交流電的正半周期通過，形成脈動直流電。

二、二極管在半波整流電路中的關鍵作用

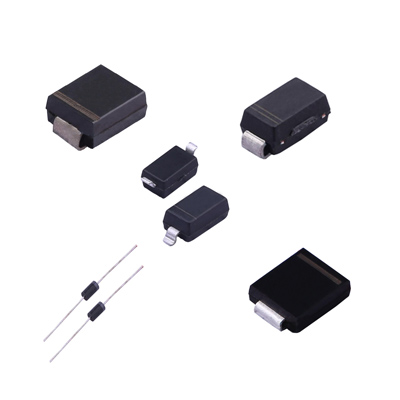

二極管作為一種半導體器件，具有單向導電性，即正向導通、反向截止。在半波整流電路里，二極管的主要職責是僅允許電流單向流動，使得交流電的正半周期能夠順利通過，而負半周期被阻斷，進而輸出單向脈動直流電。

三、二極管接反的嚴重后果

（一）電路無法輸出直流電

當二極管接反，其陽極和陰極的功能顛倒，導致二極管無法在正半周期導通，交流電無法通過二極管，電路也就無法輸出直流電，整流功能喪失。

（二）電路可能損壞

若二極管接反且電路中存在較大電流，二極管將承受反向電壓。一旦反向電壓超過二極管的耐壓極限，二極管會被反向擊穿，進而損壞電路，可能引發電路短路、燒毀其他元件等嚴重后果。

四、二極管接反的原因探究

（一）焊接錯誤

在電路組裝焊接過程中，操作人員可能因疏忽、經驗不足或焊接工藝不規范，導致二極管極性接反。

（二）電路設計錯誤

電路設計人員若對二極管的工作原理和特性理解不準確，在設計電路時就可能出現二極管連接錯誤的情況，導致后續電路組裝時二極管接反。

（三）元件質量問題

若二極管本身存在質量缺陷，如內部結構缺陷、引腳標識錯誤等，在電路組裝時就可能出現無法正常工作的狀況，表現為接反現象。

五、避免二極管接反的有效措施

（一）仔細檢查電路設計

在電路設計階段，設計人員需反復核對二極管的連接方式，確保其極性正確，符合電路功能要求，避免因設計失誤導致后續問題。

（二）仔細檢查焊接

電路組裝焊接時，焊接人員要認真檢查二極管的焊接情況，仔細核對引腳極性，確保焊接質量，避免因焊接錯誤造成二極管接反。

（三）使用帶方向標記的二極管

在電路設計和組裝過程中，選用帶有明確方向標記的二極管，能夠方便操作人員快速準確地識別二極管的正負極，降低接反風險。

六、二極管接反的檢測與修復方法

（一）檢測電路輸出

使用萬用表對電路輸出進行檢測，若發現輸出電壓異常，如無直流電壓輸出或輸出電壓不符合預期，應懷疑二極管可能存在接反問題。

（二）檢查二極管連接

仔細檢查二極管的連接情況，觀察其引腳連接是否與電路設計要求一致，確認是否存在接反現象。

（三）重新焊接或更換二極管

若確定二極管接反，應及時采取措施進行修復。可將接反的二極管重新焊接，確保其極性正確；若二極管因接反已損壞，應及時更換新的二極管，并在更換過程中注意正確連接。

七、結論

二極管接反對半波整流電路危害極大，不僅會導致電路無法正常輸出直流電，還可能損壞電路元件。為避免此類問題，在電路設計和組裝階段，務必仔細檢查二極管的連接情況，從設計、焊接到元件選擇等環節嚴格把關，并采取有效預防措施。一旦發現二極管接反，要及時準確地進行檢測和修復，確保半波整流電路恢復正常運行，保障電子設備的穩定工作。
