AO3404場效應管參數,AO3404規格書,AO3404引腳圖,AO3404中文資料pdf代替
AO3404 SOT-23封裝參數：點擊查看
AO3404場效應管參數具體如下：
極性：NPN
封裝類型：SOT-23
漏源電壓(Vdss)：30V
連續漏極電流(Id)：5.5A
導通電阻(RDS(on)@Vgs,Id)：26mΩ@10V,5.5A
功率(Pd)：1.5W
柵源電壓Vgs：±20V
輸入電容(Ciss@Vds)：490pF@15V
閾值電壓(Vgs(th)@Id)：1V-2.5V@250uA
這些參數使得AO3404在電子應用中表現出色，尤其是在需要高電流承載能力和低導通電阻的場合。
二、作用與應用
AO3404場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。由于其出色的電氣性能，AO3404廣泛應用于以下領域：
1.開關電源：AO3404在開關電源中扮演著重要角色，作為功率開關，可控制電流的通斷，實現高效的能量轉換。
2.電機驅動：在電機驅動系統中，AO3404能夠作為驅動電路的一部分，控制電機的啟停和轉向，提高系統的穩定性和性能。
3.電池管理：用于充放電控制和電池保護電路中，確保電池的安全充放電，延長電池壽命。
三、SOT-23封裝特點
AO3404采用SOT-23封裝，這是一種小型表面貼裝封裝，具有以下特點：
尺寸：適合高密度PCB布局。
高度：適用于空間受限的應用。
引腳數：3Pin，便于電路連接和集成。
安裝類型：SMT，適合自動化表面貼裝生產線。
SOT-23封裝因其小尺寸和高密度集成而適用于高密度PCB布局，同時保持了良好的熱性能和電氣性能。這種封裝方式使得AO3404非常適合用于空間受限的應用，如智能手機、筆記本電腦和其他便攜式設備。

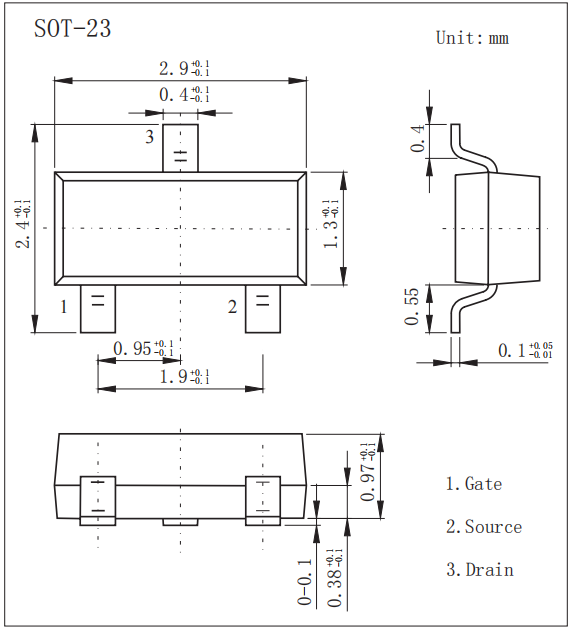

AO3404場效應管/SOT-23封裝尺寸：
AO3404場效應管SOT-23-3L封裝尺寸：
