對于這個問題，在網上查詢了部分回答，基本都是可以讓三極管“可靠截止”“均流”“限流”的回答。
今天就以上回答再對這個問題深入了解一下。先分享網上熱度比較高的一道問答：

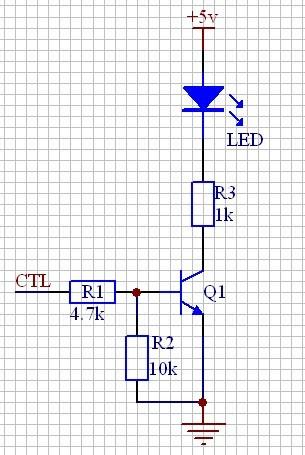

問題：如圖，輸入高電平（設置5V），分壓電Vb電壓是3.4V，但是三極管導通時Vbe的電壓是0.6V左右，這兩個電壓不一樣，此時的基極電壓是多少？
回答：輸入5V，“輸入5V，那么分壓點Vb電壓是3.4V”的前提是兩個電阻分壓，但沒有晶體管的情況下。一旦接入晶體管，be結必會導通，Vb的電壓就被箝位在0.65V上，就不再是兩個電阻分壓了。應該理解成“4.7K電阻串聯了一個正向連接的二極管到地”，而那個10K電阻只不過是并在二極管上而已。
至于10K電阻的作用，是為了在沒有輸入電壓（或輸入端懸空）時，保證晶體管可靠截止。
三極管構成的開關電路，發射極并聯的電阻一般取值范圍在1K~10K，這個值的大小，和前級電路的信號電平幅度和信號頻率有很大關系。
那這個電阻有什么作用呢？
上圖電路，并了一個10K電阻，當輸入端有懸空狀態時，三極管的B極等效于接地。此外，當三極管加速退出飽和狀態時，輸出脈沖的上升沿，會更接近出入波形的上升沿。
還有沒有其它解釋？
我們拿NPN管來舉例子，當信號電路為0時，集電極電位會等同于VCC。當有一個從集電極流入基極的漏電流，如若沒有并聯一個電阻，這個漏電流可能會導致三極管脫離截止區，進入錯誤的導通狀態。
而電阻的作用就如同在發射極處接上一個管子，將漏電流引流入地，提高了截止的可靠性。
話說回來，如今技術工藝水平的不斷提高，三極管集電極漏電流已經很小了，有的人會將這個電阻省掉或者較小阻值，但這有好有壞，不做過多評價。
在一些直流和低頻應用，三極管的PN結會呈現電阻特性（發射結或者光耦的輸入側），但在高頻應用里，基于PN結的結電容的關系，在高頻率的應用情況下，如果放電不夠透徹，充電就無法進行，光耦和三極管突然崩潰，就會中斷對信號的傳輸。
此時就需要并入一個電阻，幫助PN結電容儲存的電荷加速放電。
