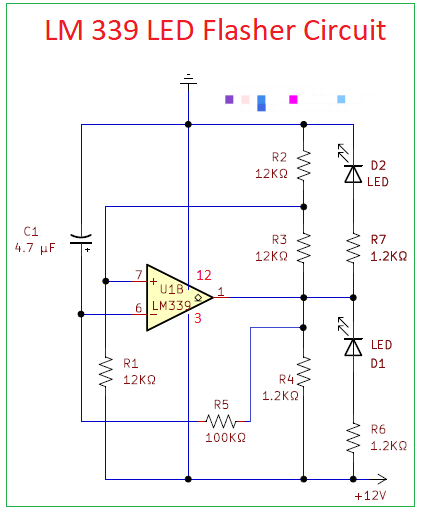

采用LM339的LED閃光燈電路設計
使用LM339 IC 設計的 簡單LED閃光燈電路。該電路包含四路差分比較器，該電路采用 12V 直流電源工作。這種LED閃光器電路一般用于玩具中，起到閃光或警笛效果。
LED 閃光燈電路利用這個令人驚嘆的組件來打開和關閉閃光燈。 電路采用電壓源、電容器、電阻器、IC和LED。該電路需要 6 伏至 12 伏的電源電壓。
這里，IC LM 339 充當比較器，輸入被饋送到兩個輸入端子（反相輸入端子和非反相輸入端子），并在該電壓電位上產生單個輸出電位。該設備由兩個輸入端子組成，其中參考輸入信號被饋送到一個端子，而信號的實際值被饋送到另一個端子。然后，基于饋送到兩個輸入端子的兩個輸入信號之間的差，在輸出端子處生成輸出信號。生成的輸出信號為 (0) 低或 (1) 高。
該電路中的6腳即比較器的反相端通過R5電阻接12V，并通過C1電容平衡接。非反相端子將電阻器 R1 連接到電源電壓，然后連接在 R2 和 R3 電阻器之間。兩個 LED 以相反極性連接到比較器的輸出引腳，這意味著正脈沖將驅動一個 LED，負脈沖將驅動另一個 LED。
當 12V 連接到電路時，當向 LED 提供正脈沖和負脈沖時，LED 將發光，ON 和 OFF 脈沖的持續時間由定時電阻器的值和電容器充電時間決定。因此LED繼續循環工作，直到電路電源被切斷。
