pwm電路工作原理
PWM(Pulse Width Modulation)，即脈沖寬度調制。脈寬調制技術：通過控制半導體開關器件的通斷時間，在輸出端獲得幅度相等而寬度可調的波形(稱PWM波形)，從而實現控制輸出電壓的大小和頻率來改善輸出波形。
PWM 電路主要功能是將輸入電壓的振幅轉換成寬度一定的脈沖，換句話說它是將振幅轉換成脈沖寬度。一般switching 輸出電路只能輸出電壓振幅一定的信號，為了輸出類似正弦波之類電壓振幅變化的信號，因此必需將電壓振幅轉換成脈沖信號。
PWM（脈沖寬度調制）電路工作原理主要基于調節占空比來控制模擬電路。占空比是指高電平在一個周期內所占的比例。通過改變占空比，可以實現輸出電壓的調節。例如，占空比為50%時，輸出電壓為5V的一半，即2.5V。占空比越大，輸出的平均電壓也就越大，反之則越小。
PWM信號的頻率是指1秒鐘內信號從高電平到低電平再回到高電平的次數，也就是一秒鐘內PWM有多少個周期。頻率與占空比有關，可以通過改變頻率來調節占空比，從而改變輸出電壓。

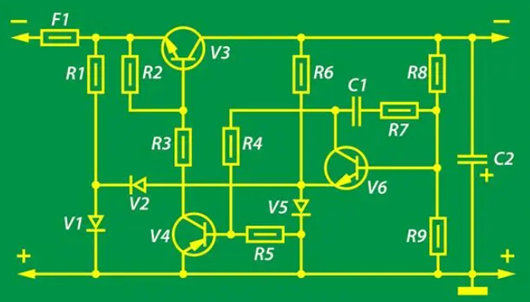

pwm電路圖

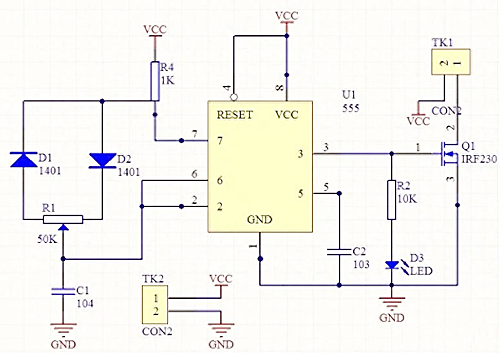

555PWM脈寬調制電路
利用555時基芯片制作的PWM調光電路，因555芯片價格低廉，外部原件少，可靠性高等優點，它的應用場合非常廣泛。

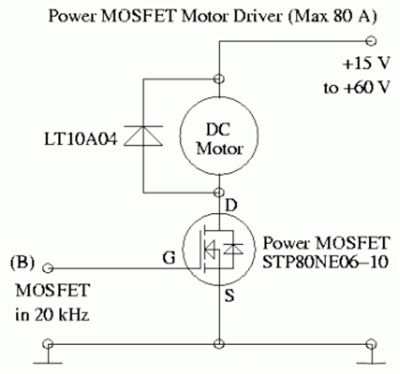

MOSFET PWM電機驅動電路
PWM整流電路
由全控性功率開關器件構成，采用脈沖寬度調制 (Pulse Width Modulati-om，PWM) 控制方式。PWM 整流電路也不是傳統意義上的AC/DC 變換電路，而是一種能夠?qū)崿F(xiàn)電能雙向變換的電路。
當 PWM 整流電路從電網接收電能時，工作于整流狀態;當PWM 整流電路向電網反饋電能時，則工作于有源逆變狀態。根據不同的分類，PWM 整流電路有不同的類型，按電路的拓撲結構和外特性，PWM 整流電路可分為電壓型和電流型，兩者的區別在于直流側濾波形式的不同，電壓型整流電路采用大電容，電流型整流電路則采用大電感。電壓型 PWM 整流電路應用更為廣泛。
