開關電源變壓器繞制方法
第一，使用專用的變壓器設計軟件，將需要的參數，如輸入電壓范圍、輸出電壓要求、偏置電壓大小、變壓器估計功率、功率因數、額定負載、初級線圈層數、次級線圈匝數等參數輸入，PI軟件會根據用戶輸入的參數給出一個合理的變壓器參數，然后設計人員就可以根據給出的參數繞制變壓器了，軟件給出的會有以下參數：初級線圈、反饋線圈、次級線圈的層數、匝數、線經大小、繞制的方向、氣隙大小、線圈與線圈之間的膠帶的層數、骨架型號、磁芯型號、浸漆要求等。
第二，有了這些參數后就可以繞制變壓器了，在繞制變壓器之前先給骨架的腳編上一個號碼，例如我們現在需要繞制一個輸入電壓是+24V，輸出1是+9V，輸出2是+15V的變壓器，要求2輸出端的功率都為1.5W，那么這個變壓器的繞制方法如下：
初級線圈的繞制方法：從引腳2開始，使用線徑0.19毫米的漆包線繞骨架53圈，估計有兩層，繞線應盡量平整。 在引腳1結束，繞完后用絕緣膠布裹兩層。
偏置線圈的繞制方法：從引腳5開始，使用線徑0.13毫米的漆包線繞骨架27圈至引腳4結束，繞完后用絕緣膠布裹兩層，再用一層絕緣膠布裹住除了引腳以外的其他所有有線圈露出的地方。
第三，9V端線圈繞制方法：用絕緣膠布裹在7腳與6腳底，使用線徑0.35毫米的漆包線，從7腳開始繞20圈至6腳結束，用絕緣膠布裹兩層。再用絕緣膠布裹住7腳6腳以外的繞線。
第四，15V端線圈繞制方法：用絕緣膠布裹在 10腳9腳底，使用線徑0.19毫米的漆包線，從10腳開始繞34圈到9腳結束，用絕緣膠布裹兩層，然后裝上兩快磁芯，在兩磁芯中間放0.3MM厚的紙（即氣隙，大約4層白紙厚度），壓平后用膠布把磁芯與骨架裹在一起。（說明絕緣膠布均指4KV絕緣膠）。
開關變壓器參數
電壓比：指變壓器的初級電壓與次級電壓的比值。
直流電阻：即銅阻。
效率：即輸出功率/輸入功率*100［%］。
絕緣電阻：變壓器各繞組之間及對鐵心之間的絕緣能力。
抗電強度：變壓器在1秒或1分鐘之內能承受規定電壓的程度。
開關電源變壓器繞制方法
1、主輸出磁芯變壓器B1繞制方法主輸出磁芯變壓器B1繞制方法

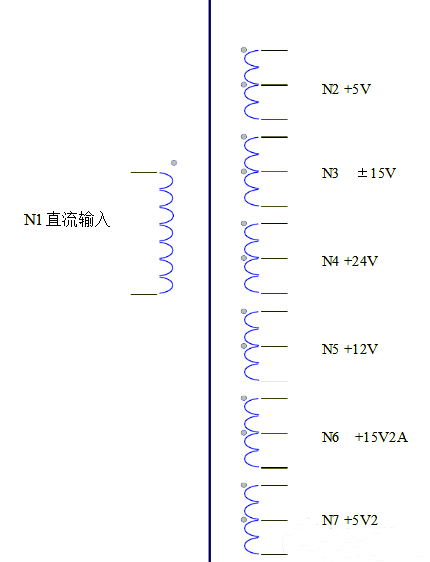

變壓器B1繞組連接示意圖

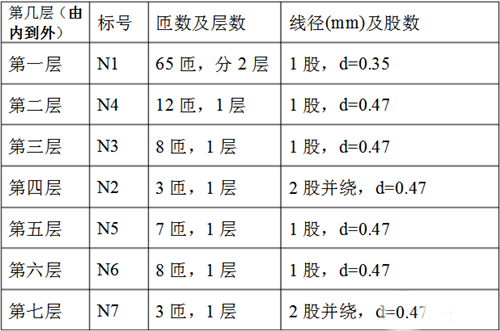

繞制方法：（由內層到外層順序）（磁芯無氣隙）

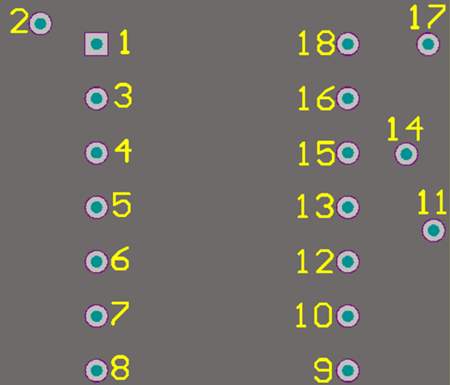

變壓器B1引腳示意圖
繞制的時候要注意同名端問題。首先在骨架中柱上鋪一層絕緣再開始繞。N2，N3，N4共地不同電壓，可以繞在同一層，之間要隔一段距離，分別用絕緣紙覆蓋固定。其他不共地繞組之間要隔三層絕緣，最后外包三層絕緣。
由于變壓器纏繞手法和工藝不同，輸出電壓可能稍有偏差，可以通過圍繞元件表所給參數調整假負載電阻大小來小范圍內調整輸出電壓。
2、驅動磁芯變壓器繞制方法

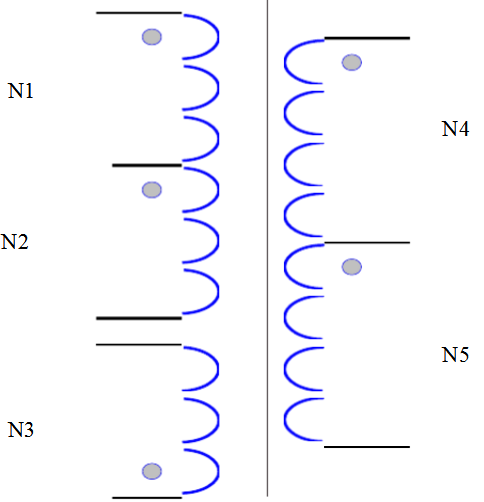

變壓器B2繞組連接示意圖

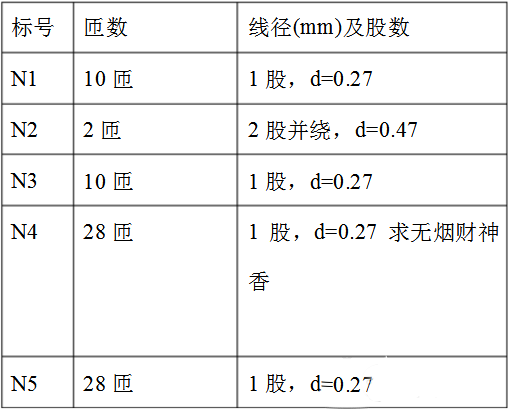

繞制方法：（由內層到外層順序）（磁芯無氣隙）

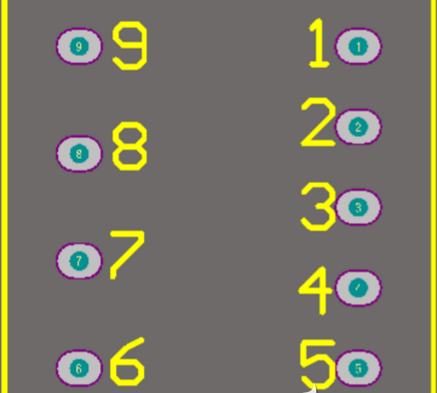

變壓器B2引腳示意圖
