下圖介紹一種基于TP4056的單節鋰電池的充電方案，并通過簡單外圍電路實現過充過放保護，電源自動切換和硬件開關機。

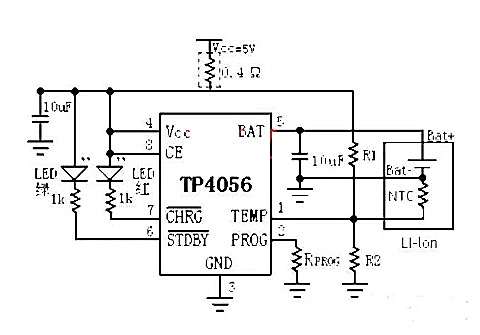

1、TP4056充電方案
圖1中4腳為電源輸入引腳，8腳為使能引腳，高電平有效（因此直接接到電源）;
7腳和6腳，功能分別為充電狀態指示和充電完成指示，這兩個引腳內部結構均為漏極開漏輸出，當它們導通時，對應連接的LED就會通過引腳內部的MOS管形成通路，使LED點亮。
正常充電情況下，7腳導通，紅燈亮，6腳截止，綠燈滅。充電完成后，7腳和6腳間的邏輯翻轉，綠燈亮，紅燈滅;5腳為電池正極連接端，芯片通過該引腳對電池進行充電;
1腳為溫度保護信號輸入端，其基本原理為，通過電池內部的NTC（負溫度系數熱敏電阻，隨著溫度升高而阻值降低，溫度降低而阻值升高）與外部的電阻分壓后輸入TEMP引腳，
當該電壓值低于輸入電壓45%和高于輸入電壓的80%，充電將被暫停，如果不使用溫度檢測功能，則可以將該引腳直接接地。2腳為充電電壓編程引腳。
其中：
BAT為充電電流
VPROG為編程電壓（在預充階段為0.1V，恒流充階段為1V）
RPROG為編程電阻，通過Vprog引腳鏈接到地
例如，如果RPROG = 1200Ω，則預充階段充電電流為：
0.1/1200*1200=0.1A
恒流階段充電電流為
1/1200*1200=1A
到此TP4056芯片功能介紹完畢，更加詳細的資料可下載其數據手冊進行詳細了解。
2、過放及過充保護
過充和過放保護，從字面意思理解即可，就是避免電池過度放電和過度充電。
一般來說，鋰電池廠家都會有內置保護電路板，對電池進行過充和過放的保護，這種情況下，我們直接使用TP4056即可;下面將要介紹的使用是沒有內置保護板的鋰電池而采用的保護方案。

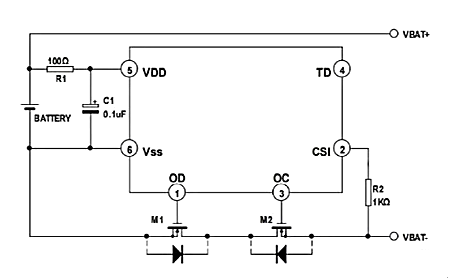

在眾多保護方案中，DW01加MOS管為最常見的方案，電路如下
正常狀態下，M1，M2均導通，
過充狀態下，M2截止，充電回路切斷，過放狀態下，M1截止，放電回路切斷，兩種狀態實現對電池的過充過放保護;

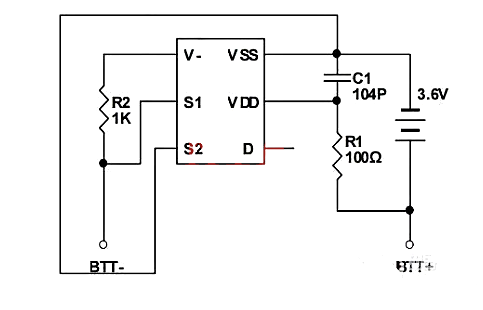

基于DW01加兩個MOS的方案，廠商還推出了內部集成MOS的DW06，相比較而言，DW06外部電路更簡單電路圖如下

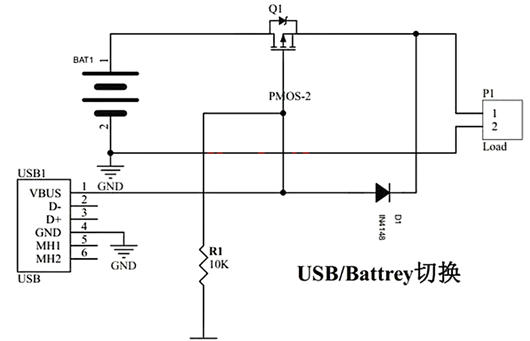

3、自動電源切換

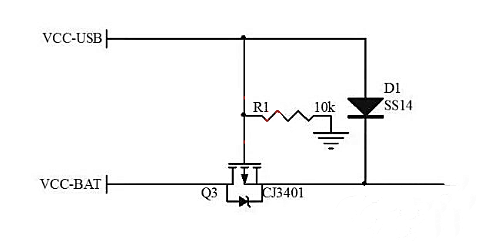

該電源切換電路選自于TP4056的數據手冊中，下面分析其工作原理
在只有VCC-BAT供電的情況下，由于MOS管Q3的G極被R1拉低到地，則MOS導通，VCC-BAT通過Q3向后級供電;
當USB電源VCC-USB插入后，Q3的G極變?yōu)楦唠娖剑筈3截止，VCC-USB通過D1向后級供電;
USB拔除后，Q3導通，供電狀態恢復為VCC-BAT供電。
4、硬件開關機電路
一般來說，為了實現對系統的硬件電源切斷，會使用直接的機械開關進行控制電源的通斷。

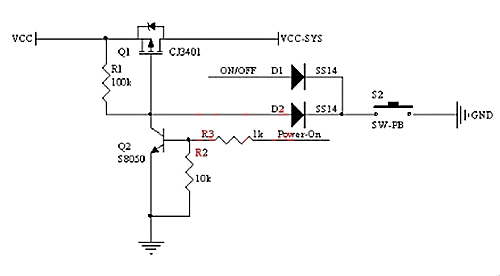

但是由于機械開關存在著體積較大（不利于小型化設計），且由于磨損導致壽命較短等缺點，按鍵開關越來越多的被使用，下面介紹一種比較簡單的實現電路：
如上圖所示
關機狀態：由于Q1被R1鉗位到高電平，Q1截止，VCC不能向后級供電；
開機：長按S2，D2導通，使Q1的G極拉低而導通，VCC通過Q1向后級VCC-SYS供電;VCC-SYS連接MCU電源，MCU通電復位后開始工作，通過控制連接到MCU上面I/O的Power-On，使其為高電平，此時Q2導通，使Q1的G極變?yōu)榈碗娖剑砷_(kāi)按鍵S2，只要Power-On引腳電平保持為高電平，系統供電正常供電;
關機流程：開機狀態下，長按下S2，MCU通過D2，檢測到低電平，累計一定時間后，判定為關機動作，將Power-ON引腳輸出低電平，Q1截止，系統斷電;
上面所述的電路，可實現系統的硬關機。
上面提到的四個電路，可根據實際情況進行組合調整，應用于電路之中。
