一、整流橋的工作過程

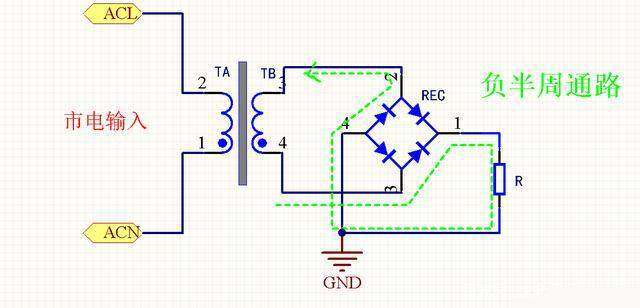

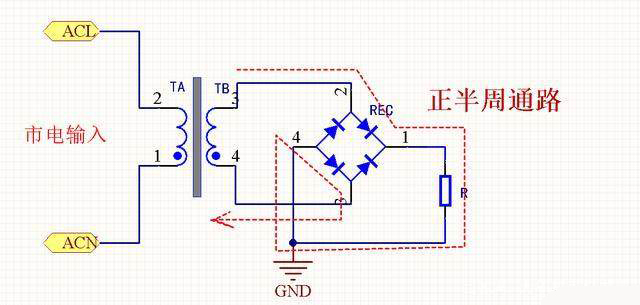

從上面可以看出，整流橋中4個二極管在電源的正負半周中交替導通。所以每個二極管的電流是總電流的一半。
二、整流橋的導通時間與選通特性

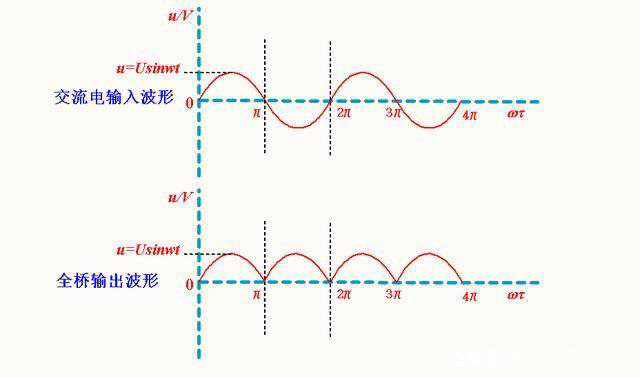

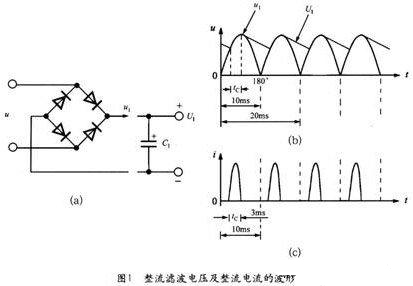

50Hz交流電壓經過全波整流后變成脈動直流電壓u1，再通過輸入濾波電容得到直流高壓U1。在理想情況下，整流橋的導通角本應為180°(導通范圍是從 0°～180°)，但由于濾波電容器C的作用，僅在接近交流峰值電壓處的很短時間內，才有輸入電流流經過整流橋?qū)充電。50Hz交流電的半周期為 10ms，整流橋的導通時間tC≈3ms，其導通角僅為54°(導通范圍是36°～90°)。因此，整流橋?qū)嶋H通過的是窄脈沖電流。橋式整流濾波電路的原理如圖1(a)所示，整流濾波電壓及整流電流的波形分別如圖l(b)和所示。
最后總結幾點：
(1)、整流橋的上述特性可等效成對應于輸入電壓頻率的占空比大約為30％。
(2)、整流二極管的一次導通過程，可視為一個“選通脈沖”，其脈沖重復頻率就等于交流電網的頻率(50Hz)。
(3)、為降低開關電源中500kHz以下的傳導噪聲，有時用兩只普通硅整流管(例如1N4007) 與兩只快恢復二極管(如FR106)組成整流橋，F(xiàn)Rl06的反向恢復時間trr≈250ns。
三、整流橋的參數選擇
整流橋的主要參數有反向峰值電壓URM(V)，正向壓降UF(V)，平均整流電流Id(A)，正向峰值浪涌電流IFSM(A)，最大反向漏電流 IR。整流橋的反向擊穿電壓URR應滿足下式要求：
輸入電流有效值為IRMS，整流橋額定的有效值電流為IBR，應當使IBR≥2IRMS。計算IRMS的公式如下：
式中，Po為開關電源的輸出功率，η為電源效率，umin為交流輸入電壓的最小值，cosφ為開關電源的功率因數，允許cosφ=0.5～0.7。
四、舉例
設計一個7.5V／2A(15W)開關電源，交流輸入電壓范圍是85～265V，要求η=80％。將Po=15W、η=80％、umin=85V、 cosψ=0.7一并代入(2)式得到，IRMS=0.32A，因?yàn)檎鳂蛑忻總€(gè)二極管的電流是總電流的一半，進而求出Id=0.5×IRMS=0.16A。最大電壓為265V，代入公式（1），UBR=1.25*1.414*265=468V。實際選用lA／600V的整流橋，以留出一定余量。（考慮器件的品質等因素，余量必須20%以上）
