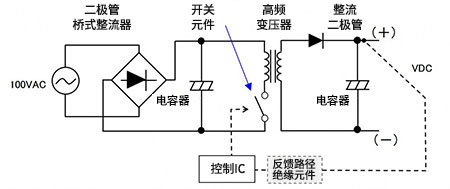

首先，簡單說明一下開關方式的AC/DC轉換。請參照右側的基本電路，以及位于下方的波形。
在這里，以日本國內為例，輸入電壓設定為100VAC。此100VAC最初用橋式二極管加以整流。此為全波整流。100VAC直接整流，所以橋式二極管須為耐高電壓規格才行。100VAC的峰值為140V左右。
再以電容器使其平滑。電容器的規格同樣須為耐高電壓。
以轉換的原理來說，會在此時行進行AC/DC轉換，但由于轉換成一般DC驅動電路能使用的DC電壓，因此之后還有幾個步驟必須完成。
利用整流器和電容器轉換的高壓DC電壓，經由開關元件ON/OFF加以斬波（切分），并經由高頻變壓器，將電能傳送至二次側。開關元件的ON/OFF頻率，也就是開關（斬波）頻率，例如頻率使用比原本50/60Hz 還要高出許多的50kHz。此外，斬波后的DC電壓將成為呈現上圖方波的AC。
利用二次側的整流二極管，整流該高頻率AC電壓，以電容器使其平滑后，如果DC輸出電壓設定值為12V，則就轉換成12VDC。圖片中省略了高頻率AC電壓的整流波形，但它是使用1個二極管的半波整流。
整理AC轉換至DC的過程和工作狀況，一次側會直接整流－平滑100VAC，轉換成高壓的DC電壓。接著使用開關元件，將高壓的DC電壓轉換成高頻的方波，再經由變壓器傳送至二次側。
二次側會產生高頻AC電壓，因此再次進行整流－平滑，以轉換成想要的DC電壓。
采用此方式，會將100VAC轉換成想要的DC電壓，必須使用控制電路（控制IC和反饋電路）來控制開關元件ON/OFF時間。基本上會選擇采用開關方式的AC/DC轉換。
