二極管是一種具有單向?qū)щ娦缘陌雽?dǎo)體器件，將交流電變成直流電，就是利用二極管的單向?qū)щ娦詫崿F(xiàn)的。

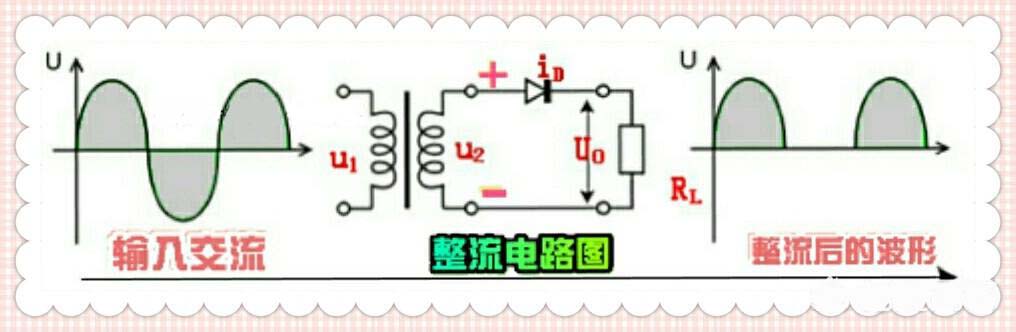

二極管半波整流電路原理圖。

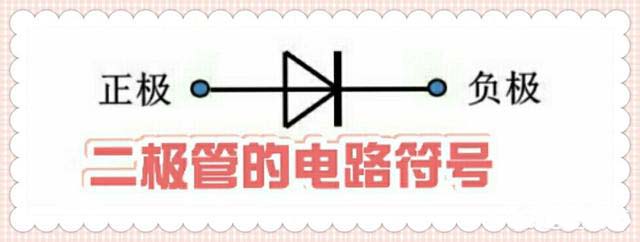

二極管的電路符號。
我們知道，二極管具有一個PN結，當加在二極管正極的電壓高于其負極電壓（這里忽略二極管的導通電壓）時，二極管的正向電阻變得很小（Ω級的） ，若此時忽略其很小的正向電阻，則二極管如同一個閉合的開關。當加在二極管負極的電壓高于其正極電壓時，二極管的反向電阻變得很大（對于硅二極管，反向電阻可達數十MΩ以上），如同一個斷開的開關。故利用二極管這種單向?qū)щ娦约纯蓪⒔涣麟娮兂芍绷麟姟?/div>
上圖中，u1為輸入交流電壓，其波形如左圖所示。當交流電的正半周到來時，二極管導通，正半周電壓通過二極管加在負載RL的兩端，RL兩端的電壓波形如右圖所示。當交流電的負半周到來時，二極管反偏截止，此時二極管的反向電阻變得很大，如同一個斷開的開關，故交流電的負半周無法通過二極管加到RL的兩端。這樣利用二極管的單向?qū)щ娦员銓⒔涣麟娮兂闪酥绷麟姟?br />

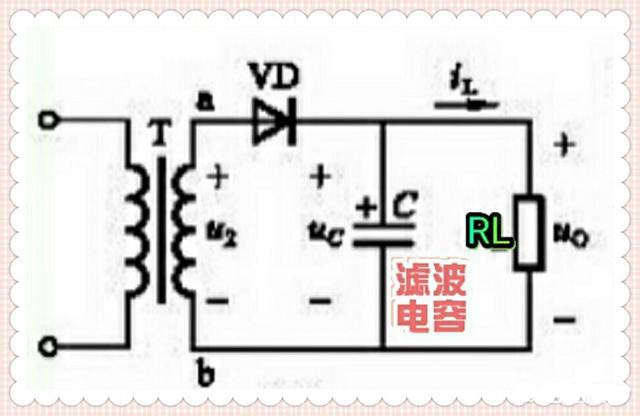

在RL兩端并聯一個濾波電容，以獲得穩定的直流電壓。

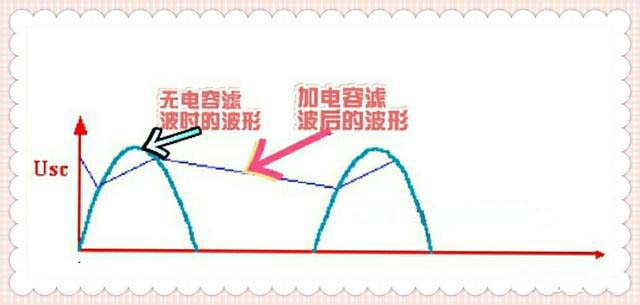

加入濾波電容后，RL兩端的電壓變得較穩定了。
從上圖可以看出，加在RL兩端的電壓為脈動直流（其大小是在變化的），為了獲得一個穩定的直流電壓，一般要在RL兩端并聯一個濾波電容，這樣RL兩端的電壓便是比較穩定的直流電壓了。若想獲得更穩定的直流電壓，可以采用穩壓集成電路來穩壓。
