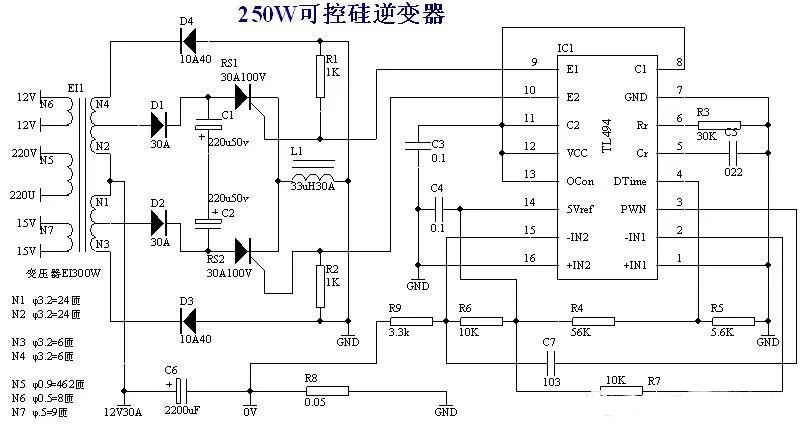

下圖的電路是一個逆變器，該電路簡單實用，成本低，效率高。
當K1、K2在“2”、位置時，控制器啟動可控硅S1、S2產生50Hz脈沖電流，經變壓器B1變壓輸出50Hz、220V交流電。當K1、K2處于“1”位置時，電網向B1供電，經整流后向蓄電池充電
基本分析：TL４９４首先觸發ＲＳ１導通，電流由：變壓器N2繞組、Ｄ１、ＲＳ１、整形電感Ｌ１到電池負極，形成第一個半周。同時由于電磁感應的作用使換向電容ｃ１、ｃ２的兩端被充上下正上負并且二倍電池電壓的電壓。經過０.01″后TL494觸發ＲＳ２導通，首先換向電容兩端的２倍電池電壓由于ＲＳ２的導通被反向的加在了ＲＳ１的兩端，迫使ＲＳ１截至，與此同時電池電流也經變壓器的N2繞組、Ｄ２、ＲＳ2、l2到電池負極，形成逆變電壓的另一個半周。 C1、C2、L1 在換向上起重要作用、其他的可以適當修改。
