在拿到一個產品的時候,很多時候,我們并沒有電路圖,那么,我們在這種情況下,如何講述清楚線路板的原理以及工作情況呢,這就是將實物反原為電路原理圖了.
在遇到一些小的實物,或者有需要的時候,遇到無圖紙的電子產品時，需要根據實物畫出電路原理圖。雖然在規模稍大的情況就,就變得很復雜,但是在掌握以下幾點后,相信我們還是可以做到的,對于簡單一點的電路,就不在話下了.

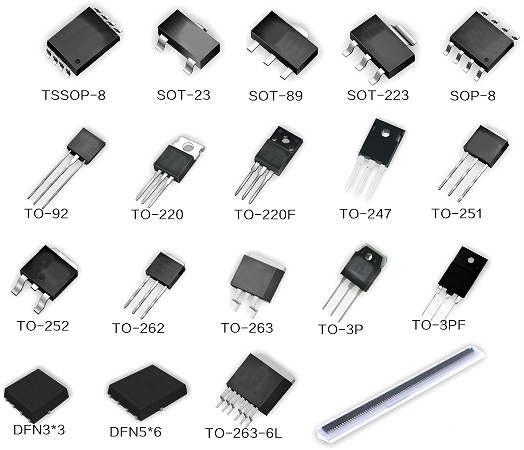

1.選擇體積大、引腳多并在電路中起主要作用的元器件如集成電路、變壓器、晶體管等作畫圖基準件，然后從選擇的基準件各引腳開始畫圖，可減少出錯。
2.若印制板上標有元件序號（如VD870、R330、C466等），由于這些序號有特定的規則，英文字母后首位阿拉伯數字相同的元件屬同一功能單元，因此畫圖時應巧加利用。正確區分同一功能單元的元器件，是畫圖布局的基礎。
3.如果印制板上未標出元器件的序號，為便于分析與校對電路，最好自己給元器件編號。制造廠在設計印制板排列元器件時，為使銅箔走線最短，一般把同一功能單元的元器件相對集中布置。找到某單元起核心作用的器件后，只要順藤摸瓜就能找到同一功能單元的其它元件。
4.正確區分印制板的地線、電源線和信號線。以電源電路為例，電源變壓器次級所接整流管的負端為電源正極，與地線之間一般均接有大容量濾波電容，該電容外殼有極性標志。也可從三端穩壓器引腳找出電源線和地線。工廠在印制板布線時，為防止自激、抗干擾，一般把地線銅箔設置得最寬（高頻電路則常有大面積接地銅箔），電源線銅箔次之，信號線銅箔最窄。此外，在既有模擬電路又有數字電路的電子產品中，印制板上往往將各自的地線分開，形成獨立的接地網，這也可作為識別判斷的依據。
5.為避免元器件引腳連線過多使電路圖的布線交叉穿插，導致所畫的圖雜亂無章，電源和地線可大量使用端子標注與接地符號。如果元器件較多，還可將各單元電路分開畫出，然后組合在一起。
6.畫草圖時，推薦采用透明描圖紙，用多色彩筆將地線、電源線、信號線、元器件等按顏色分類畫出。修改時，逐步加深顏色，使圖紙直觀醒目，以便分析電路。
7.熟練掌握一些單元電路的基本組成形式和經典畫法，如整流橋、穩壓電路和運放、數字集成電路等。先將這些單元電路直接畫出，形成電路圖的框架，可提高畫圖效率。
8.畫電路圖時，應盡可能地找到類似產品的電路圖做參考，會起事半功倍的作用。
以上的粗體,均為重要的概括,希望大家在學習實物轉為電路圖的時候,可以從這幾點中出發,掌握到這種技術,因為,這可是一個電子工作人員的基礎
