逆變器簡介

逆變器是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220V,50Hz正弦波）。它由逆變橋、控制邏輯和濾波電路組成。廣泛適用于空調、家庭影院、電動砂輪、電動工具、縫紉機、DVD、VCD、電腦、電視、洗衣機、抽油煙機、冰箱，錄像機、按摩器、風扇、照明等。在國外因汽車的普及率較高外出工作或外出旅游即可用逆變器連接蓄電池帶動電器及各種工具工作。通過點煙器輸出的車載逆變是 20W 、 40W 、 80W 、 120W 到 150W 功率規格。再大一些功率逆變電源要通過連接線接到電瓶上。把家用電器連接到電源轉換器的輸出端就能在汽車內使用各種電器。可使用的電器有：手機、筆記本電腦、數碼攝像機、照像機、照明燈、電動剃須刀、CD 機、游戲機、掌上電腦、電動工具、車載冰箱及各種旅游、野營、醫療急救電器等。

逆變器的作用

簡單地說，逆變器的作用就是就是一種將低壓(12或24伏或48伏)直流電轉變?yōu)?20伏交流電的電子設備。因為我們通常是將220伏交流電整流變成直流電來使用，而逆變器的作用與此相反，因此而得名。我們處在一個“移動”的時代，移動辦公，移動通訊，移動休閑和娛樂。在移動的狀態中，人們不但需要由電池或電瓶供給的低壓直流電，同時更需要我們在日常環境中不可或缺的220伏交流電，逆變器就可以滿足我們的這種需求。

逆變器（MPPT）的作用

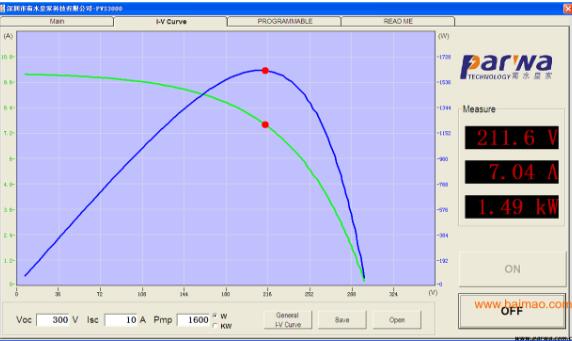

如上圖：電池板輸出電壓和電流遵循I-V曲線（綠色）、P-V曲線（藍色），如果希望逆變器輸出的功率最大，就需要直流電壓運行在紅點所在的最大點，這個點就是最大功率點。

那為什么還要不斷跟蹤呢？因為這個曲線隨著光照強度、溫度 和 遮擋的不同在變化著，最大功率點也就在變化了，可能早上最大功率點電壓是560V，中午是520V，下午是550V，所以逆變器需要不斷地尋找這個最大功率點，也就是最大功率點跟蹤了，這樣才能保證全天的電池板能量都能最大化地輸出出來，不浪費太陽能資源。

假如最大功率點是550V，550V時功率是200W。此時運行在520V時的功率約為190W（具體請參考曲線）。580V時約為185W（具體請參考曲線）。都沒有550V時的功率大，就損失了發電量，不會對系統產生其他影響。

假設MPPT還沒開始跟蹤，這時組件輸出電壓是500V，然后MPPT開始跟蹤之后，就開始通過內部的電路結構調節回路上的電阻，以改變組件輸出電壓，同時改變輸出電流，一直到輸出功率最大（假設是550V最大），此后就不斷得跟蹤，這樣一來也就是說在太陽輻射不變的情況下，組件在550V的輸出電壓情況，輸出功率會比500V時要高，這就是MPPT的作用所在。

逆變器的分類

主要分兩類，一類是正弦波逆變器，另一類是方波逆變器。正弦波逆變器輸出的是同我們?nèi)粘Ｊ褂玫碾娋W(wǎng)一樣甚至更好的正弦波交流電，因為它不存在電網中的電磁污染。方波逆變器輸出的則是質量較差的方波交流電，其正向最大值到負向最大值幾乎在同時產生，這樣，對負載和逆變器本身造成劇烈的不穩定影響。同時，其負載能力差，僅為額定負載的40-60%，不能帶感性負載(詳細解釋見下條)。如所帶的負載過大，方波電流中包含的三次諧波成分將使流入負載中的容性電流增大，嚴重時會損壞負載的電源濾波電容。針對上述缺點，近年來出現了準正弦波(或稱改良正弦波、修正正弦波、模擬正弦波等等)逆變器，其輸出波形從正向最大值到負向最大值之間有一個時間間隔，使用效果有所改善，但準正弦波的波形仍然是由折線組成，屬于方波范疇，連續性不好。總括來說，正弦波逆變器提供高質量的交流電，能夠帶動任何種類的負載，但技術要求和成本均高。準正弦波逆變器可以滿足我們大部分的用電需求，效率高，噪音小，售價適中，因而成為市場中的主流產品。方波逆變器的制作采用簡易的多諧振蕩器，其技術屬于50年代的水平，將逐漸退出市場。

逆變器根據發電源的不同，分為煤電逆變器，太陽能逆變器，風能逆變器，核能逆變器。根據用途不同，分為獨立控制逆變器，并網逆變器。

使用注意事項

1、直流電壓要一致

每臺逆變器都有接入直流電壓數值，如12V，24V等，要求選擇蓄電池電壓必須與逆變器直流輸入電壓一致。例如，12V 逆變器必須選擇12V蓄電池。

2、逆變器輸出功率必須大于電器的使用功率，特別對于啟動時功率大的電器，如冰箱、空調，還要留大些的余量。

3、正、負極必須接正確

逆變器接入的直流電壓標有正負極。紅色為正極（+），黑色為負極（—），蓄電池上也同樣標有正負極，紅色為正極（+），黑色為負極（—），連接時必須正接正（紅接紅），負接負（黑接黑）。連接線線徑必須足夠粗，并且盡可能減少連接線的長度。

4、應放置在通風、干燥的地方，謹防雨淋，并與周圍的物體有20cm以上的距離，遠離易燃易爆品，切忌在該機上放置或覆蓋其它物品，使用環境溫度不大于40℃。

5、 充電與逆變不能同時進行。即逆變時不可將充電插頭插入逆變輸出的電氣回路中.

6、兩次開機間隔時間不少于5秒（切斷輸入電源）。

7、請用干布或防靜電布擦拭以保持機器整潔。

8、在連接機器的輸入輸出前，請首先將機器的外殼正確接地。

9、為避免意外，嚴禁用戶打開機箱進行操作和使用。

10、懷疑機器有故障時，請不要繼續進行操作和使用，應及時切斷輸入和輸出，由合格的檢修人員或維修單位檢查維修。

11、在連接蓄電池時，確認手上沒有其它金屬物，以免發生蓄電池短路，灼傷人體。
